在低溫真空系統、揮發性物質回收或高純度氣體處理領域，液氮冷阱(-196℃)堪稱“終極捕手”。其核心使命是以極致低溫，高效捕獲氣體中的蒸汽、油霧或水分。然而，隱藏在冰冷外殼下的結構設計——尤其是盤管式與腔體式的抉擇——卻深刻影響著捕集效率。本文將深入剖析兩者的設計玄機，揭示效率之爭的關鍵所在。

　　一、 兩大主流結構：設計本質與形態

　　盤管式冷阱：

　　結構核心： 由一根金屬管(常用銅或不銹鋼)精密盤繞成螺旋狀或同軸多層線圈，整體浸沒于液氮杜瓦中。

　　工作方式： 待處理氣體流經盤管內部通道。盤管外壁直接接觸液氮，強大的溫差使管內氣體在流經過程中熱量被迅速剝奪，目標組分凝結/凍結在管內壁上。

　　形態特征： 結構相對緊湊，氣體路徑長而曲折(高長徑比)。

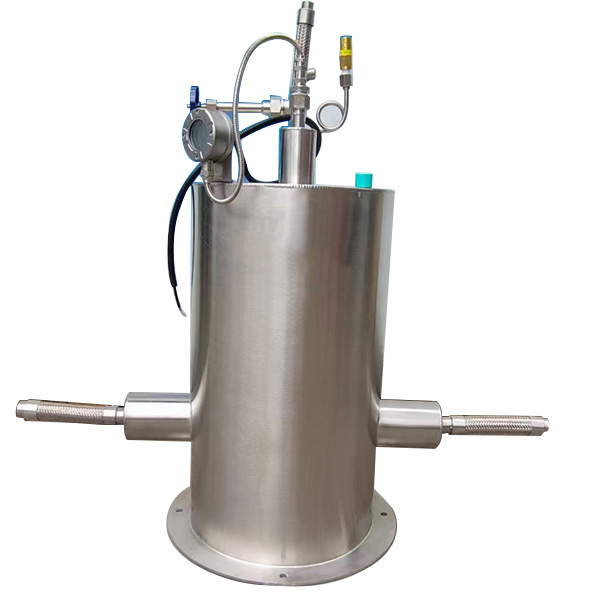

　　腔體式冷阱：

　　結構核心： 通常是一個具有較大內部容積的金屬腔體(筒狀或異形)。腔體外壁或內置冷指浸沒于液氮或與液氮槽緊密熱耦合。腔體內部常設計有增大表面積的擋板、翅片或填充物(如金屬填料球)。

　　工作方式： 氣體進入腔體后，在相對開闊的空間內擴散流動，與低溫腔壁、擋板或填料表面充分接觸碰撞，目標組分在這些低溫表面上凝結/凍結。

　　形態特征： 內部空間大，氣體路徑相對較短但接觸面廣，可設計復雜的內部結構以優化氣流分布。

　　二、 捕集效率剖析：關鍵影響因素對決

　　捕集效率并非由單一結構決定，而是多個物理效應的綜合結果：

　　傳熱表面積與接觸效率：

　　盤管式： 效率依賴于管內壁面積。優勢在于管路長，總表面積可觀;氣體強制流經狹窄管道，邊界層薄，傳熱系數高。劣勢是管內實際接觸面積受管徑限制。

　　腔體式： 核心優勢在于可輕松集成巨大的內部表面積(擋板、翅片、填料)。氣體在腔體內擴散、湍流增加，與冷表面碰撞幾率高。劣勢是開放空間可能形成“死角”或層流區，降低部分區域效率;填料可能增加壓降。

　　溫度均勻性與梯度：

　　盤管式： 入口處氣體溫度高，出口處低，存在軸向溫度梯度。優勢是管壁溫度通常非常接近液氮溫度(-196℃)，尤其使用高導熱銅管時。劣勢是梯度可能導致入口段捕集效率略低。

　　腔體式： 溫度均勻性挑戰更大。遠離冷源(壁/冷指)的中心區域或氣流不暢區域溫度可能顯著高于壁溫。高效設計(如合理布置冷指、擋板引導氣流)對維持低溫均勻性至關重要。

　　氣體停留時間與流動路徑：

　　盤管式： 強制性的長路徑帶來較長的停留時間，確保氣體有充分時間冷卻至目標蒸汽的露點/霜點以下。壓降通常較高。

　　腔體式： 停留時間相對較短，尤其在空腔設計中。依賴內部結構(擋板、填料)延長有效路徑、增加湍流混合，以提高氣體與冷表面的接觸機會和效率。設計不良可能導致“短路”。

　　容霜能力與堵塞風險：

　　盤管式： 顯著劣勢。狹窄管徑極易被凝結/凍結物堵塞，尤其在高負載或長時間運行時。需要頻繁再生(升溫除霜)。

　　腔體式： 核心優勢。大容積和開放/填充結構提供巨大的容霜空間，可承受更長時間運行或更高蒸汽負載，堵塞風險低得多，維護間隔長。

　　三、 效率之爭：誰更勝一籌?答案在應用場景

　　不存在絕對的“贏家”，優選擇取決于具體應用需求：

　　追求極限低溫與高傳熱效率(中小流量、間歇操作、低負載)：

　　盤管式(尤其銅管)往往是。 其近液氮的管壁溫度、高傳熱系數和強制長路徑，在低負載下能實現極高的單次捕集效率。適用于實驗室精密儀器、超高真空系統入口阱等場景。

　　效率優勢點： 低流速下，優異的接觸傳熱和低溫保障。

　　處理大流量、高蒸汽負載、要求長時間連續運行：

　　腔體式(尤其帶高效內構件)更具優勢。 巨大的容霜空間是持續運行的基石。精心設計的內構件(如螺旋擋板、高效填料)能大化表面積利用和氣流擾動，補償停留時間短的不足。廣泛用于大型真空鍍膜、冷凍干燥、化工過程尾氣處理。

　　效率優勢點： 高負載下，容霜能力和優化后的大表面積起主導作用。

　　折中與優化：

　　現代設計中常出現融合：如“蛇形管”式(介于盤管與擋板腔之間)、腔體內集成多根并聯盤管等，試圖兼顧兩者的優點。

　　材料選擇： 銅(高導熱)常用于盤管式追求極限低溫;不銹鋼(耐腐蝕、強度高)廣泛用于腔體式。

　　表面處理： 增加親水/疏水涂層、特殊粗糙化處理可微調凝結行為。

　　四、 結論：效率玄機在于“匹配”

　　液氮冷阱的捕集效率玄機，深藏在盤管式與腔體式的結構基因之中。盤管式勝在極致的低溫傳導與強制接觸效率，是低負載精密應用的利器;腔體式則憑借強大的容霜能力和可擴展的表面積，在高負載連續運行中無可替代。

---
